بترون السترة الرجالية + بترون الكم الرجالي



الطول الكلي =146 سم
دوران الصدر= 74 سم
دوران الورك = 81 سم
طول الكم = 52 سم


نضع النقطة A يمين ورقة البترون بزاوية قائمة ونرسم الخط   E- D-C-A الذي يمثل خط منتصف الخلف
بحيث C-A = ربع دوران الصدر + 1 سم = 74÷ 4=18.5  + 1 = 19.5 سم.ونرسم خط الصدر
اما ان كان دوران الصدر اكبر من 100 سم فتكون طريقة ايجاد ارتفاع الابط  هو 1/8 دوران الصدر + 12.5 سم
ثم ننزل من النقطة A بمقدار 1/4 الطول الكلي + 1 سم
146 ÷ 4 + 1 = 37.5 سم ونضع النقطة D ونرسم خط الخصر
ثم ننزل من النقطة D بمقدار 1/8 الطول الكلي = 146 ÷ 8 + 18.25 سم ونرسم خط الورك ,
 لرسم نصف حفرة رقبة الخلف ندخل من النقطة A بمقدار1/20 دوران الصدر + 3 سم = 74÷ 20 + 3 = 6.7 سم ونضع النقطة A1.ثم نرتفع ب 2 سم ونضع النقطة G ثم نمد الخط الى الخارج ب 1 سم ونضع النقطة G1
ندخل من النقطة E ب 2,5 سم ونضع النقطة E2

 ندخل من النقطة  A بمقدار عرض الظهر وهو 2/10 دوران الصدر + من 2 الى 3 سم ومثالنا هنا 2.5 سم
74×2 ÷10= 14.8 سم + 2.5 سم = 17.3 سم ونضع النقطة H ثم نرسم خط الابط للخلف L-H
ننزل من النقطة H بمقدار ميلة الكتف بالخلف وهي من 2 الى 2.5 سم ونضع النقطة L
نخرج خارج النقطة L من 1 الى 1.5 سم (2 سم اذا اردنا سترة اوسع ) ونضع النقطة L1  ثم نرسم خط الكتف
نرتفع من النقطة I بمقدار 1/4 ارتفاع خط الابط I - H ونضع النقطة M ثم نخرج  ب 1سم   ( 1.7 سم اذا اردنا ستروة اوسع ) ونضع النقطة M1
نخرج من النقطة I بمقدار 1/2 عرض عمق  الابط + 1.5 سم
عرض عمق الابط = 1/8 دوران الصدر + من 2.5 الى 3.5 سم ÷ 2
 74 ÷ 8 + 3.5 سم = 12.75 سم ÷ 2 = 6.3  سم  + 1.5 = 7.8 سم ونضع النقطة   C1
ثم نرسم خط الجنب باستقامة  ونضع النقطة D1 على خط الخصر والنقطة E1 على خط الورك

نرسم حردة الابط لبترون الخلف من النقطة L1 الى النقطة M1 ثم النقطة C1
نرتفع من النقطة E1 ببعض الملمترات ونضع النقطة E3 ثم نمد الخط الى النقطة E2
الان سننتقل لرسم بترون الامام
نبتعد عن النقطE1 - D1 - C1 ب 5 سم و نرسم الخط العمودي  E4 - D2 - C2
نخرج يسار الخط العمودي ب 1/2 عرض عمق الابط - 1.5 سم ونرسم خطا عموديا  ثم نضع النقطة I1 التي تمثل نقطة خط ارتفاع الابط ببترون الامام
نرتفع من النقطة I1  ب 1/4 عرض عمق الابط
12.75 ÷ 4 = 3.2 سم ونضع النقطة M2
نرتفع من النقطة M2 بنفس ارتفاع خط الابط بالخلف + 2.5 سم
ارتفاع خط الابط بالخلف = 19.5 سم + 2.5 سم = 22 سم ونضع النقطة H1
ننزل من النقطة H1 بمقدار 1/4 الخط M2 - H1 ونضع النقطة M3
ندخل من النقطة I1 بمقدار 2/10 دوران الصدر + من 3 الى 4 سم وحسب مثالنا سنضيف 3 سم
74 ×2 ÷ 10 + 3 = 17.8 سم ونضع النقط E5 - D3 - C3 ثم نرسم خط منتصف الامام
نقسم خط الخصر D4 -D3 ونضع النقطة D5  وكذلك نفعل مع خط الصدر I1- C3 ثم نصل الخط الى يسار النقطة H1 ونضع النقطة G2

ننزل من النقطة H1 من 4 الى 4.5 سم ونضع النقطة H2 ثم نرسم خط الكتف ببترون الامام من النقطة G2 الى النقطة H2 الى النقطة L2 بحيث يساوي خط الكتف الامام عرض خط الكتف بالخلف - من 0,5 الى 1 سم
نرسم حردة الابط ببترون الامام من النقطة L2 الى النقطة M3 ثم M2  و C2
 ندخل من النقطة C3 بنفس المسافة من .النقطة A الى النقطة A2 ونضع نقطة .ثم نصل خطا منقطا منها الى النقطة G2

 ندخل من النقطة A1 ب 1,5 سم ونضع نقطة ونرسم خطا منقطا منها الى النقطة C3
 ننزل  من النقطة G2 بنفس المسافة من النقطة A الى النقطة A2 + من 1.5 الى 2 سم ونضع النقطة B1 ثم ندخل منها بنفس المسافة من .النقطة A الى النقطة A2 ونضع النقطة B .ونرسم استدارة رقبة الأمام
 نرتفع من النقطة G والنقطة L1 ب 1 سم ونعيد رسم خط الكتف بالخلف , ثم ننقص نفس المقدار من كتف الامام L2 - G2 ونعيد رسم كتف الامام
 نصل الخط من النقطة B  الى النقطة C3 ; ثم نرتفع بنفس المسافة التي ارتفعنا بها من النقطة E3 ونضع النقطة E6
 اذا اردنا تكسيم خط الخصر ندخل من النقطة D1 والنقطة D2  ب 1 سم فقط ونعيد رسم خط الجنب
 نقيس حردة الابط للخلف والأمام مثل الخطوط باللون الأخضر ونحتفظ بها لرسم بترون الكم

 مجموع دوران الابط للامام والخلف بشكل دائري = 42 سم
طول الكم = 52 سم
ارتفاع رأس الكم = 13 سم
ننزل من النقطة A بمقدار 1/2 مجموع خطي الابط للامام والخلف I - L1 و I1 - L2 ناقص 1/10 هذا النصف + من 2 الى 3 سم
مثلا مجموع خطي الابط للامام والخلف بطريقة مستقيمة = 34 سم
نصف هذه القيمة = 34 سم ÷ 2 = 17 سم
17 سم ÷ 10 سم  = 1.7 سم + 2.5 سم  = 4.2
اذن لمعرفة خط ارتفاع رأس الكم نقوم بالعملية التالية
17 سم - 4.2 = 12.8 نقربها الى 13 سم

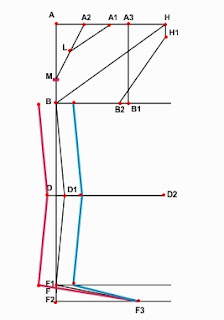

 ننزل من النقطة A ب 13 سم ونضع النقطة B
ثم ننزل من النقطة A  بمقدار طول الذراع ونضع النقطة F
طول الذراع = 52 سم
ننزل اسفل النقطة F  ب 1.5 سم ونضع النقطة F1 . ثم نرتفع منها ب1.5 سم ونضع النقطة F2
 لرسم حط المرفق او الكوع ننزل من النقطة B ب1/2 المسافة من النقطة B الى النقطة F ناقص 1.5 سم ونضع النقطة D
 نرتفع من النقطة B  بمقدار 1/4 خط عرض عمق الابط
عرض عمق الابط = 12.75 سم ÷ 4 = 3.18 سم نقربها الى 3.2 وهي نفس ارتفاع النقطة M2 ببترون الخلف  ونضع النقطة M
. ندخل من النقطة D من 1.5 الى 2 سم ونضع النقطة D1
نصل النقط F1 - D1 - B
لرسم الاسورة ندخل من النقطة F1 بمقدار 1/2 دوران الرسغ مثلا دوران الرسغ = 30 سم اذن 30 ÷ 2 = 15 سم
ونضع النقطة F3
ندخل من النقطة D1 بنفس مسافة الاسورة + من 3 الى 4 سم ونضع النقطة F2
نمد خطا من النقطة B بمقدار 1/2 قياس دوران الابط من البترون ناقص من 1 الى 2 سم
42 سم ÷ 2 = 21 سم - 1.5 سم = 19.5 سم ونضع النقطة H
ننزل من النقطة H  بمقدار 1/4 عرض عمق الابط = 12.75 ÷ 4 = 3.2 سم ونضع النقطة H1
ننصف الخط H - A  ونضع النقطة A1 , ثم ننصف الخط A1 - A ونضع النقطة A2 ,نصل النقطة A2 بالنقطة M ثم نضع النقطة L ثم نصل النقطة A1 بالنقطة L
نضع النقطة A3 ب 1/3 المسافة من H الى A1  , ونضع النقطة A3 ; ثم ننزل بخط عمودي مستقيم ونضع النقطة B1
ندخل من النقطة B1  ب 2.5 سم ونضع النقطة  B2
نصل النقطة H1 بالنقطة B2
ندخل ونخرج من النقط F1 - D1 - B ب 4 سم , ثم نمد خطا من النقط الجديدة الى النقطة F3
نصل النقط A3 - A1 - L - M  وخارج النقطة H1  ب 2 سم ونضع النقطة H3
ندخل من النقطة H3 ب 2 سم ونضع النقطة H4 على ان تكون النقطة H4 على نفس الخط الافقي مع H3
نصل النقطة H3  والنقطة H4 بالنقطة D2 ثم النقطة F3
نصل الخط من النقطة H4 بانحناءة مثل الصورة

نصل النقطة M بالخط الازرق ونعكس هذا الخط الى الخارج لنحصل على الانحناءة باللون الاحمر
نعيد رسم الخطوط الجانبية بانحناءة بسيطة لنحصل على جزئي البترون الرجالي للسترة ثم نشف كل بترون على حدة على ورقة اخرى
