البترون المسطح الخاص بالملابس المكسمة

المقاسات المطلوبة
دوران الصدر = 104
دوران الخصر = 80
دوران الورك = 106
طول الظهر = 43
عرض الظهر = 40 سم
عرض مابين الكتفين ظهرا = 38
طول الكتف = 13 سم
دوران الرقبة =38
ارتفاع الورك = 19 سم
طول الذراع = 61 سم
دوران الاسورة = 26 سم
بعد اخد مقاساتك الاصلية لابد من اضافة 8 سم لدوران الصدر
و4 سم لدوران الخصر
و4 سم لدوران الورك
و2 سم لعرض مابين الكتفين ظهرا
و1.5 سم لعرض مابين الكتفين اماما

 او يمكنك رسم البترون بمقاساتك الاصلية وعند الانتهاء لابد من اضافة2  سم لربع خط الصدر بالامام والخلف
و1 سم لربع خط الخصر
و1 سم لربع خط الورك
و1 سم لعرض مابين الكتفين ظهرا
و0.75 سم لعرض مابين الكتفين اماما
بترون الخلف

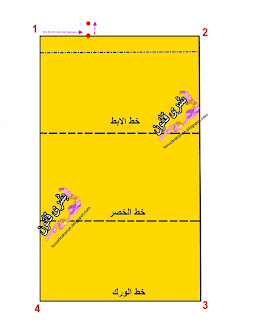

نرسم المستطيل 1-2-3-4



ننزل من الخط 1 - 2 بمقدار ارتفاع الابط ( طول خط الابط = طول الظهر ÷ 2 +1 سم)
43 ÷ 2 = 21.5 +1 = 22.5 سم

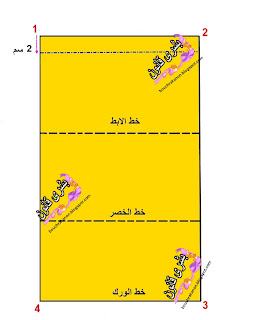

 ننزل من الخط  1 - 2  بمقدار2 سم ونرسم خط الكتف

ندخل من النقطة 1 بمقدار 6/1 دوران الرقبة + 0.5 سم
ثم نرتفع بمقدار 2 سم ونضع نقطة
نرسم انحناءة رقبة الخلف

نرسم خط طول الكتف بزاوية 18 درجة

نرسم خط الكتف الى نقطة الخط المنقط 2 سم

ندخل من خط منتصف الأمام على كل من خط الكتف المنقط وخط الابط بمقدار نصف عرض مابين الكتفين ظهرا وهو يكون عادة اقل من نصف عرض الظهر ب 1 سم , ثم نرسم خط ارتفاع الابط , ثم نقسمه على 3 أجزاء


نرسم حردة الابط مع الدخول من الزاوية ب 3 سم

ندخل على خط الخصر بربع محيط الخصر
نرتفع من خط الخصر ب 1.5 سم

نرسم تكسيمة الجنب

ندخل على خط الورك بمقدار ربع الورك ونضع نقطة
نمد خطا منقطا من خط الخصر الى خط الورك , ثم ننصفه ونضع نقطة
نخرج من نقطة التنصيف ب 0.5 سم ونرسم انحناءة الورك

ننصف خط الخصر ,ثم نمد خطا منقطا الى الورك ونضع نقطة

نمد الخط باستقامة الى خط الابط

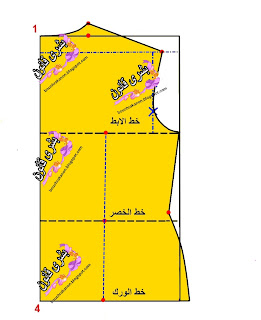

نرتفع من خط الورك ب 2 سم ونضع نقطة , ثم نرسم بنسة الخصر بقيمة 3  سم, ونصل النقط لنحصل على اضلع البنسة المزدوجة للخلف

بترون الأمام

نرسم المستطيل 1-2-3-4

نرسم خطوط الابط والخصر والورك بنفس طريقة بترون الخلف
نرتفع من خط الابط بمقدار طول الصدر خصرا وغالبا مايكون الفرق بين طول الظهر خصرا وطول الصدر خصرا 4 سم ونضع نقطة



ندخل من هذه النقطة لرسم عرض رقبة الامام ب 1/6 دوران الرقبة + 0.5 سم ونضع نقطة
ثم ننزل لرسم طول الرقبة ب1/6 دوران الرقبة + 1,5 سم , نصل النقطتين بخط منقط

ندخل من الزاوية بمقدار 1/6 دوران الرقبة + 0.5 سم ونضع نقطة ,قم نرسم خطا منقطا اخر يقطع الخط الاول


نرسم استدارة رقبة الامام باتباع النقط

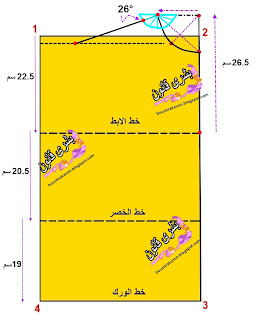

نضع نصف دائرة على نقطة الرقبة ,ثم نمد خطا منها بزاوية 26 درجة , وعلى هذا الخط نحدد مقدار طول الكتف ونضع نقطة


نرسم خط طول الكتف

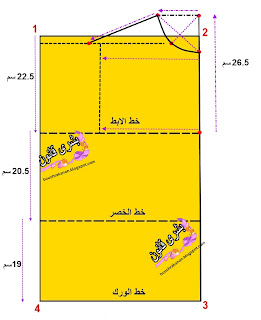

ندخل من خط منتصف الأمام بمقدار نصف عرض مابيت الكتفين ظهرا ويكون عادة اقل من  نصف عرض الظهر ب 1 سم , ونضع نقطة , ثم نمد خطا منقطا منها الى خط الابط


نقسم خط الابط على 3 أجزاء متساوية


ندخل من الزاوية ب 2.5 سم ونرسم حفرة الابط من نقطة الكتف مرورا بنقطة التقسيم الثالثة وب 2.5 سم ,ثم الى نقطة خط الابط

ندخل من على خط الخصر ب 1/4 دوران الخصر ونضع نقطة ,ثم نرتفع منها  ب 1,5 سم ونضع نقطة
 نرسم خط تكسيم الخصر الى نقطة 1,5 سم
ندخل على خط الورك بمقدار ربع الورك ونضع نقطة
نمد خطا منقطا من خط الخصر الى خط الورك , ثم ننصفه ونضع نقطة ,ثم نخرج من نقطة التنصيف ب 0.5 سم ونرسم انحناءة الورك




ندخل من خط منتصف الامام على خط الابط بمقدار نصف المسافة مابين التديين ونضع نقطة , ثم نمد خطا مستقيما منها الى خط الورك , ونضع النقط على خط الخصر والورك

من نقطة الخصر نخرج يمينا ويسارا ب 1 سم اي مامجموعه 2 سم وهي قيمة عرض  بنسة الخصرللأمام , ثم نرسم ضلعي البنسة العلوية

نرتفع من خط الورك ب 2 سم ونضع نقطة , ثم نصل النقط بخط منقط
ننصف الخط المنقط و من نقطة التنصيف ندخل ب 2 ملم ونعدل رسم الضلعين السفليين للبنسة بانحناءة بسيطة

بترون الأمام أصبح جاهزا


طريقتي الخاصة في رسم خط تكسيمة خط الجنب اذا لم يكن بالبترون بنس
