بترون القبة او الكول المفتوح

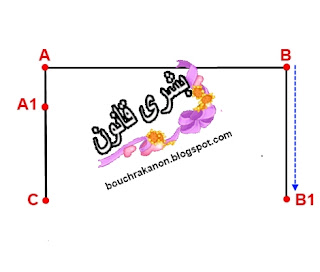

نرسم الخط الافقي B-A ويساوي عرضه  قياس رقبة الأمام والخلف من البترون
ننزل من النقطة A ب 3 سم ونضع النقطة A1
ننزل من النقطة A1 ب 9 سم او أكثرحسب رغبتنا في ارتفاع القبة ونضع النقطة C

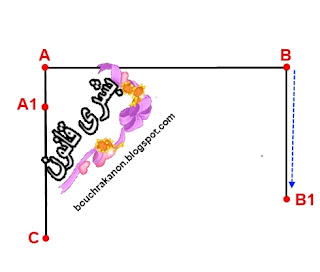

 ننزل من النقطة B بمقدار 10 سم ونضع النقطة B1

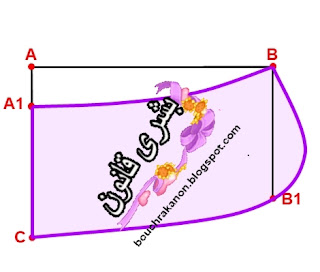

 نرسم شكل القبة او الكول الذي نريد

 الطريقة الثانية
 نرسم الخط الافقي B-A ويساوي عرضه قياس رقبة الأمام والخلف من البترون ننزل من النقطة A ب 3 سم ونضع النقطة A1

ننزل من النقطة A1 ب 6 سم ونضع النقطة C
 نرسم الخط  العمودي B1 - B وهو موازي للخط C - A
نقفل  المستطيل B1 -C - B - A
  نرتفع من النقطة B1 ب 3 سم ونضع النقطة B2
 نصل الخط من النقطة C الى B2 باستدارة
 نصل الخط من النقطة A1 الى النقطة B باستدارة

من النقطة B2 نصل خط مستقيم الى النقطة D  بحيث يساوي الخط من النقطة A1 الى النقطة D نصف دوران الرقبة للامام والخلف  من البترون

واليكم نماذج من موديلات هذه القبة او الكول

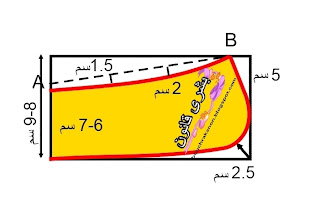

 لرسم كول هذا الموديل نرسم مستطيل عرضه يساوي  قياس الرقبة من البترون اي نقيس الرقبة ببترون الامام ونضيف عليه قياس الخلف من البترون ,ثم نضيف 2 سم

مثلا قياس رقبة الامام والخلف من البترون = 18 سم  وهو نصف دوران الرقبة
36 سم ÷ 2 = 18 سم + 2 سم = 20 سم وهو عرض المستطيل
B-A = قياس رقبة الامام والخلف من البترون
الموديل الثاني




الموديل الثالث وهو مختلف قليلا لأن شكل الكول او القبة مرتفع وغير مسطح لهذا سنرسمه مثل الكلوش





ندخل من النقطة A بمقدار ثلثي  نصف دوران الرقبة
مثلا دوران الرقبة =36 سم
اذن 36 ÷ 2 = 18 سم
18÷3 ×2 = 12 سم
او يمكن استخراجها من سدس 6/1 دوران الرقبة ×2
اي 36 ÷ 6 × 2 = 12 سم
اذن ندخل من النقطة A  ب 12 سم ونضع النقط C - B
ننزل من النقطة C  من 7 الى 8 سم ,ثم ندخل ب 1 سم ونضع النقطة D , ثم نرسم شكل الكول او القبة
